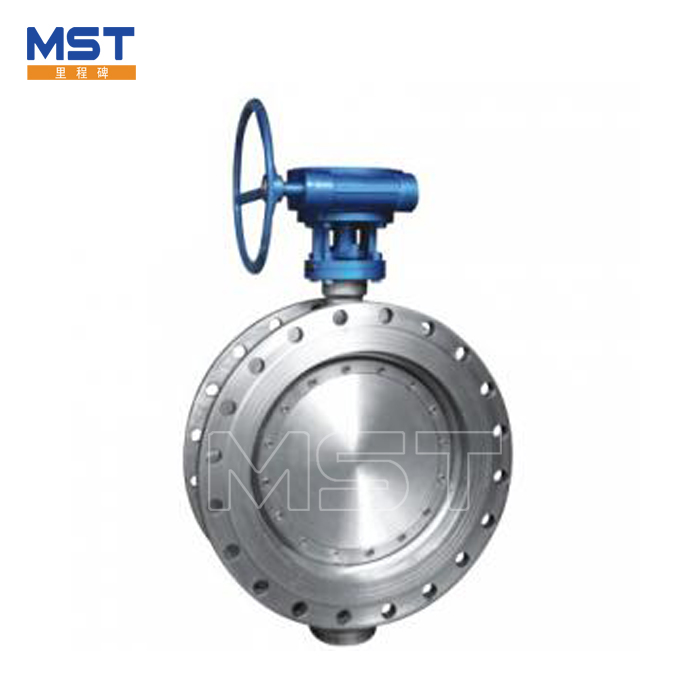

Por que a válvula borboleta de aço inoxidável supera outras soluções de controle de fluxo em ambientes exigentes?

A jornada da tecnologia de controle de fluxo tem sido marcada pela inovação contínua, com aVálvula borboleta de aço inoxidávelrepresentando um marco significativo nesta evolução. As primeiras válvulas borboleta, que datam de meados do século 20, utilizavam designs concêntricos simples, onde o disco e a sede compartilhavam um eixo central comum. Embora funcionais para aplicações básicas, esses projetos iniciais sofriam de limitações inerentes: atrito excessivo durante a operação, desgaste acelerado da sede e integridade de vedação comprometida sob condições de alta pressão ou alta temperatura.

A introdução de designs excêntricos marcou o primeiro grande avanço. Ao deslocar o eixo de rotação do disco em relação ao centro do assento, os engenheiros reduziram o atrito e prolongaram a vida útil. No entanto, foi o desenvolvimento do design de triplo deslocamento (ou triplo excêntrico) que realmente transformou a válvula borboleta de aço inoxidável em uma solução de alto desempenho capaz de competir com válvulas gaveta, globo e esfera em aplicações exigentes.

As válvulas borboleta de aço inoxidável atuais incorporam metalurgia avançada, usinagem de precisão e tecnologias sofisticadas de vedação. A integração de vedações metálicas rígidas multicamadas, combinadas com a construção em aço inoxidável, permite que essas válvulas operem de forma confiável em temperaturas de até 425°C, mantendo excelente resistência à corrosão. Esta evolução expandiu o âmbito de aplicação de simples linhas de água para serviços críticos em plantas petroquímicas, instalações de geração de energia e ambientes marinhos.

A moderna válvula borboleta de aço inoxidável oferece uma combinação atraente de atributos: tamanho compacto, construção leve, operação rápida e características de fluxo excepcionais. Ao contrário das válvulas gaveta tradicionais que requerem múltiplas voltas para abrir ou fechar, as válvulas borboleta alcançam operação total com uma rotação de 90 graus, permitindo resposta rápida em cenários de desligamento de emergência. Esta eficiência operacional, combinada com a durabilidade da construção em aço inoxidável, estabeleceu a válvula borboleta como a escolha preferida para inúmeras aplicações industriais.

No coração do alto desempenhoVálvula borboleta de aço inoxidávelno projeto reside a geometria de deslocamento triplo, uma abordagem de engenharia sofisticada que aborda os desafios fundamentais de vedação e fricção em válvulas rotativas. Este design incorpora três compensações distintas que funcionam em conjunto para obter uma operação quase sem atrito e fechamento estanque a bolhas.

O design de deslocamento triplo também permite que a válvula obtenha vedação bidirecional, o que significa que pode fornecer fechamento eficaz independentemente da direção do fluxo. Esta característica é particularmente valiosa em aplicações onde pode ocorrer reversão de fluxo, como em sistemas de desvio de bombas ou tubulações de dupla direção. A construção de vedação metálica rígida, normalmente utilizando diferentes materiais de dureza para as superfícies de vedação da sede e do disco, oferece excepcional resistência ao desgaste e à erosão.

A seleção de materiais apropriados para uma válvula borboleta de aço inoxidável é fundamental para seu desempenho e longevidade em serviço. Embora o termo “aço inoxidável” abranja uma ampla família de ligas, o grau específico escolhido deve atender às demandas do ambiente operacional.

A resistência à corrosão do aço inoxidável surge da formação de uma camada passiva de óxido de cromo na superfície. Em ambientes agressivos contendo cloretos, ácidos ou outros agentes corrosivos, a seleção de classes contendo molibdênio, como 316L ou aços inoxidáveis ​​duplex, torna-se essencial. Essas ligas proporcionam maior resistência à corrosão por pites e frestas, garantindo uma operação confiável em aplicações marítimas, químicas e de águas residuais.

Para as superfícies de vedação, o uso de materiais de diferentes durezas entre a sede e o disco cria uma interface durável e resistente ao desgaste. Ligas de revestimento duro, como Stellite, são frequentemente aplicadas nas superfícies de vedação para prolongar a vida útil em aplicações abrasivas ou de alto ciclo. O material da haste deve possuir resistência suficiente para transmitir o torque de atuação, mantendo ao mesmo tempo uma resistência à corrosão comparável aos materiais do corpo e do disco.

Compreender os parâmetros de desempenho de umVálvula borboleta de aço inoxidávelé essencial para especificação e aplicação adequadas. Estes parâmetros definem o envelope operacional dentro do qual a válvula funcionará de forma confiável.

A seleção entre configurações de vedação macia e vedação rígida metálica representa um ponto de decisão crítico. As válvulas de vedação macia, utilizando materiais como NBR, EPDM ou FKM, oferecem excelente vedação em pressões e temperaturas mais baixas, com o elastômero proporcionando conformidade com a superfície de vedação. As válvulas de vedação metálica rígida, empregando construção metálica multicamadas, oferecem desempenho superior em temperaturas elevadas e em serviços abrasivos, embora possam exigir torque de atuação mais alto para obter o fechamento.

A faixa média aplicável para válvulas borboleta de aço inoxidável abrange água, óleo, gás e vários meios corrosivos, tornando-as componentes versáteis em vários setores. A construção em aço inoxidável oferece resistência a um amplo espectro de produtos químicos, embora a compatibilidade específica deva ser verificada para meios agressivos ou exóticos.

O método de atuação selecionado para uma Válvula Borboleta de Aço Inoxidável influencia significativamente suas características operacionais, tempo de resposta e integração com sistemas de controle. As opções disponíveis variam desde a simples operação manual até sofisticadas soluções automatizadas.

A seleção do método de atuação envolve a consideração de vários fatores: fontes de energia disponíveis, tempo de resposta necessário, necessidades de precisão de controle, condições ambientais e capacidades de manutenção. Em áreas perigosas, a atuação pneumática ou hidráulica pode ser preferida para eliminar fontes de ignição elétrica. Para aplicações que exigem ciclos frequentes ou modulação de fluxo precisa, a atuação elétrica com feedback de posição oferece a maior flexibilidade de controle.

A integração com sistemas de controle modernos tornou-se cada vez mais sofisticada, com atuadores inteligentes oferecendo recursos de diagnóstico, protocolos de comunicação (como HART, Profibus ou Foundation Fieldbus) e recursos de manutenção preditiva. Esses recursos avançados permitem o monitoramento de condições e a solução remota de problemas, reduzindo o tempo de inatividade não planejado e otimizando os cronogramas de manutenção.

A instalação adequada de válvulas borboleta de aço inoxidável é essencial para atingir o desempenho e a vida útil projetados. As práticas recomendadas a seguir abordam as principais considerações para uma instalação bem-sucedida.

Para válvulas borboleta do tipo wafer, a centralização adequada entre os flanges da tubulação é crítica. O corpo da válvula deve ser centrado utilizando pinos de alinhamento ou posicionando-o cuidadosamente durante o aperto do flange. O aperto excessivo dos parafusos do flange pode distorcer o corpo da válvula, afetando a operação do disco e o desempenho da vedação. O uso de juntas adequadas e o cumprimento das especificações de torque evitam danos e garantem uma vedação confiável.

Em sistemas com expansão térmica significativa, deve-se considerar fixações de tubos e juntas de expansão para evitar cargas excessivas na válvula. A válvula não deve ser usada para corrigir o desalinhamento do tubo, pois isso impõe tensão que pode levar à falha prematura da haste, dos rolamentos ou dos componentes de vedação.

A manutenção eficaz de umVálvula borboleta de aço inoxidávelgarante desempenho confiável contínuo e prolonga a vida útil. Um programa de manutenção proativo aborda os cuidados de rotina e problemas potenciais antes que resultem em falhas.

A frequência das atividades de manutenção depende das condições de serviço, incluindo o número de ciclos operacionais, temperatura, pressão e a natureza do meio que flui. Válvulas em serviço severo, como aquelas que lidam com lamas abrasivas ou que operam em altas temperaturas, exigem inspeção e manutenção mais frequentes do que aquelas em serviço com água limpa.

Para válvulas de triplo deslocamento com sede metálica, as superfícies de vedação muitas vezes podem ser reformadas por meio de usinagem ou retificação, prolongando a vida útil sem a substituição completa da válvula. Essa capacidade, combinada com a durabilidade inerente da construção em aço inoxidável, torna essas válvulas uma solução econômica e de longo prazo para aplicações exigentes.

A fabricação e os testes de componentes da válvula borboleta de aço inoxidável são regidos por uma estrutura abrangente de padrões internacionais e nacionais. A conformidade com esses padrões garante qualidade, intercambialidade e desempenho consistentes.

Os programas de garantia de qualidade para válvulas borboleta de aço inoxidável normalmente incluem certificação de material (relatórios de teste de moinho), inspeção dimensional, teste de pressão (testes de carcaça e sede) e inspeção visual de todos os componentes. Muitos fabricantes mantêm a certificação ISO 9001, demonstrando compromisso com sistemas de gestão de qualidade.

Para aplicações críticas, podem ser necessários testes adicionais, incluindo testes de emissões fugitivas, testes de segurança contra incêndio (conforme API 607 ​​ou ISO 10497) e verificação de desempenho em alta pressão ou alta temperatura. A seleção de protocolos de teste apropriados deve estar alinhada com os requisitos específicos da aplicação e com os códigos e padrões aplicáveis.

OVálvula borboleta de aço inoxidávelrepresenta o culminar de décadas de refinamento de engenharia, oferecendo uma solução de controle de fluxo que equilibra desempenho, durabilidade e eficiência operacional. O design de deslocamento triplo, com sua abordagem inovadora à geometria de vedação, elevou a válvula borboleta de um simples dispositivo liga-desliga a um instrumento de precisão capaz de atender aos requisitos industriais mais exigentes.

Ao longo desta exploração abrangente, examinamos os princípios fundamentais que regem a operação da válvula borboleta, o papel crítico da seleção do material para garantir a resistência à corrosão e os parâmetros de desempenho que definem o envelope operacional. A versatilidade destas válvulas é evidente na sua ampla gama de aplicações, desde o tratamento de água municipal até processos petroquímicos de alta temperatura. A disponibilidade de vários métodos de atuação e configurações de conexão garante a existência de uma solução adequada para praticamente qualquer desafio de controle de fluxo.

Práticas adequadas de instalação e manutenção são essenciais para aproveitar todo o potencial dessas válvulas. Ao aderir aos padrões da indústria e às recomendações do fabricante, os engenheiros e gerentes de instalações podem garantir uma operação confiável e uma vida útil prolongada. A construção robusta em aço inoxidável, combinada com a avançada tecnologia de vedação do design de deslocamento triplo, proporciona um nível de durabilidade que minimiza o tempo de inatividade e os requisitos de manutenção.

À medida que as indústrias continuam a exigir maior desempenho, maior confiabilidade e maior segurança de seus equipamentos de controle de fluxo, a válvula borboleta de aço inoxidável continuará sendo uma tecnologia fundamental. Sua capacidade de fornecer desempenho consistente e confiável em um amplo espectro de aplicações, combinada com seu design compacto e eficiência operacional, garante sua relevância contínua no cenário em evolução da infraestrutura industrial.
