Por que as válvulas de retenção são consideradas componentes automáticos essenciais em sistemas de controle de fluidos industriais?

Em sistemas de controle de fluidos industriais,válvulas de retençãosão componentes automáticos cruciais projetados para evitar o refluxo acidental do meio, protegendo equipamentos como bombas e motores e garantindo a estabilidade dos processos industriais. Como fabricante profissional com capacidades avançadas de produção e experiência de exportação global,Empresa de válvulas Milestone de Tianjinconcentra-se no fornecimento de válvulas de retenção de alto desempenho e outras válvulas industriais para atender às diversas necessidades industriais. Então, você entende de válvulas de retenção?

O que é uma válvula de retenção?

A válvula de retençãoé uma válvula automática cuja parte de fechamento (disco circular da válvula) opera sob seu próprio peso e pressão do fluido. Sua principal função é evitar o refluxo do meio, tornando-o um componente indispensável em sistemas de transporte de fluidos em diversos setores. Ao contrário das válvulas manuais ou semiautomáticas, as válvulas de retenção não requerem uma fonte de energia externa - sua operação é inteiramente impulsionada pela pressão dinâmica do próprio meio, garantindo prevenção confiável e em tempo real de refluxo.

Funções principais das válvulas de retenção

Prevenir o refluxo do meio: Esta é a função mais básica. Em sistemas de tubulação, as válvulas de retenção evitam o refluxo do meio quando a pressão do sistema cai, evitando interrupções na produção.

Proteção de bombas e motores de acionamento: O refluxo pode causar a reversão das bombas, potencialmente danificando os componentes internos e sobrecarregando o motor de acionamento, resultando em tempos de inatividade dispendiosos. As válvulas de retenção fecham imediatamente após o refluxo, eliminando esse risco.

Descarregamento seguro de meios de comunicação de contêineres: Em tanques de armazenamento ou vasos de pressão, válvulas de retenção controlam o fluxo unidirecional de meios de comunicação, garantindo descarga segura e evitando refluxo ou contaminação do sifão.

Isolamento seguro: As válvulas de retenção são usadas em conjunto com válvulas gaveta para formar um sistema de proteção duplo. Por exemplo, em tubulações de alta pressão, as válvulas de retenção evitam o refluxo, enquanto as válvulas gaveta permitem o isolamento manual para manutenção, melhorando assim a segurança geral do sistema.

Tipos de válvulas de retenção: válvulas de elevação e oscilação

Com base no movimento do disco da válvula, as válvulas de retenção são divididas principalmente em válvulas de retenção de elevação e válvulas de retenção oscilantes. Cada tipo possui características estruturais e cenários de aplicação únicos, adequados para diferentes necessidades industriais.

Válvula de retenção de elevação

A estrutura de uma válvula de retenção de elevação é semelhante à de uma válvula gaveta, mas não possui uma haste de válvula que acione o disco da válvula. O disco da válvula se move verticalmente (para cima e para baixo) ao longo da sede da válvula para controlar o fluxo.

Princípio de funcionamento

Processo de abertura: Quando o meio flui da extremidade de entrada (lado inferior) para a extremidade de saída (lado superior), a pressão de entrada empurra o disco da válvula para cima, superando a resistência combinada do próprio peso do disco da válvula e do atrito do fluxo. Isto levanta o disco da válvula da sede da válvula, permitindo que o meio passe suavemente.

Processo de fechamento: Se o meio tentar fluir para trás, a pressão reversa empurra o disco da válvula para baixo. Então, sob seu próprio peso e pressão reversa, o disco da válvula pressiona firmemente contra a sede da válvula, vedando a tubulação e evitando o refluxo.

Principais vantagens

Resposta de fechamento rápida, ideal para sistemas com mudanças frequentes de pressão.

Alta precisão de vedação quando fechado, adequado para meios com baixos requisitos de vazamento.

Aplicações Típicas

Sistemas de abastecimento de água e drenagem.

Tubulação de água de alimentação de caldeiras e sistemas de vapor em usinas de energia.

Setores industriais leves que exigem pureza extremamente alta do meio.

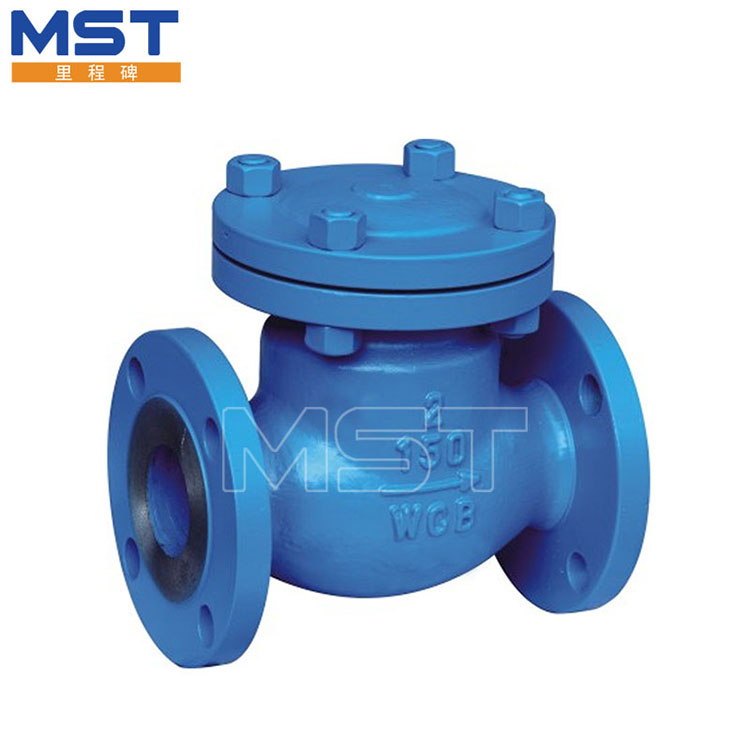

Válvula de retenção tipo swing

A válvula de retenção tipo swing apresenta um disco inclinado e montado em um eixo giratório (geralmente localizado próximo à sede da válvula). O disco gira em torno deste eixo para abrir ou fechar, em vez de se mover verticalmente.

Princípio de funcionamento

Processo de abertura: Quando o meio flui na direção direta, sua pressão empurra o disco para longe da sede da válvula, criando uma passagem para o meio. O ângulo de oscilação do disco é determinado pela vazão do meio – vazões mais altas resultam em um ângulo de abertura maior, minimizando a resistência ao fluxo.

Processo de fechamento: Quando ocorre o refluxo, a pressão média reversa empurra o disco para girar de volta em direção à sede da válvula. O disco então veda a sede sob a pressão reversa, interrompendo o refluxo. O princípio de funcionamento é semelhante ao da válvula de retenção tipo elevação, mas o movimento de giro reduz a força de impacto durante o fechamento, prolongando a vida útil da válvula.

Principais vantagens

Baixa resistência ao fluxo, tornando-o adequado para tubulações de grande diâmetro ou sistemas de alta vazão.

Estrutura simples, fácil manutenção e forte adaptabilidade a meios com impurezas leves (por exemplo, águas residuais, petróleo bruto).

Aplicações Típicas

Oleodutos e gasodutos.

Sistemas de abastecimento térmico.

Indústria metalúrgica.
