Por que você deve escolher uma válvula de borboleta para suas aplicações industriais?

No mundo do controle de fluidos, as válvulas estão no centro de todo sistema industrial. Eles determinam como os pipelines funcionam bem, como os processos são executados e a eficiência das indústrias economizam energia e recursos. Entre os muitos tipos de válvulas, oVálvula de borboleta arruinadase destaca como uma solução versátil, econômica e confiável para operações de média e larga escala. Seu design exclusivo e desempenho robusto o tornam adequado para abastecimento de água, tratamento de águas residuais, indústrias químicas, usinas de energia e sistemas de HVAC.

Este artigo analisa detalhadamente os princípios de trabalho, especificações, benefícios e aplicações da válvula de borboleta de lug, além de destacar por que tantas empresas, incluindo aquelas em parceria comTianjin Milestone Valve Company, prefira esse tipo de válvula em seus pipelines.

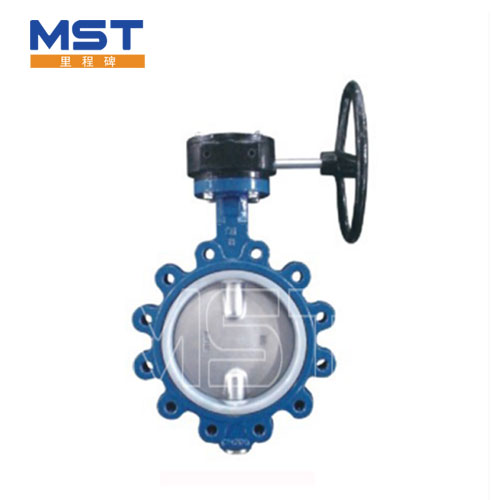

O que é uma válvula de borboleta de lug?

Uma válvula de borboleta é uma válvula de quarto de volta projetada para regular ou isolar o fluxo de fluido dentro de tubulações. É distinguido por seu design "Lug", que apresenta inserções rosqueadas em ambos os lados do corpo da válvula. Essa construção permite que a válvula seja aparafusada diretamente para flanges, permitindo uma fácil instalação e remoção sem perturbar o sistema de tubulação inteiro.

Esse recurso torna a válvula borboleta altamente prática para sistemas que requerem manutenção frequente, onde um lado da tubulação pode precisar ser desconectado sem afetar o outro.

Funções -chave e princípio de trabalho

O princípio de trabalho de uma válvula de borboleta de lug é direto, mas eficaz:

• Opera com um movimento de um quarto de volta.

• Um disco circular, posicionado no centro do tubo, gira em torno de um eixo vertical para controlar o fluxo.

• Quando a alça ou atuador é girado 90 graus, o disco abre ou fecha completamente a passagem.

• A válvula também pode ser definida como posições intermediárias, permitindo regulação precisa do fluxo.

Esse design minimiza a resistência, reduz a queda de pressão e oferece vedação confiável quando combinada com assentos de elastômero de alta qualidade.

Parâmetros do produto da válvula de borboleta de lug

Abaixo estão os parâmetros gerais que mostram os recursos técnicos de uma válvula de borboleta padrão:

Principais especificações

• Faixa de tamanho: DN50 - DN1200 (2 " - 48")

• Classificação de pressão: PN10, PN16, ANSI 150

• Material corporal: Ferro fundido, ferro dúctil, aço carbono, aço inoxidável

• Material do disco: Ferro dúctil, aço inoxidável, bronze de alumínio, disco revestido de nylon

• Material do assento: EPDM, NBR, PTFE, Viton

• Tipo de conexão: Tipo arruinado com inserções rosqueadas

• Método de operação: Alavanca manual, caixa de câmbio, atuador elétrico, atuador pneumático

• Faixa de temperatura: -20 ° C a +200 ° C (dependendo do material do assento)

• Aplicativo: Água, óleo, gás, pasta, fluidos químicos

Tabela de parâmetros técnicos

Vantagens da válvula de borboleta de lug

1. Instalação flexível- pode ser instalado no final de um pipeline sem exigir a tubulação a jusante.

2. Manutenção fácil- Permite que um lado do sistema seja atendido sem desligar toda a linha.

3. Econômico- mais leve e mais compacto que as válvulas de portão ou globo, reduzindo os custos de material e instalação.

4. Durabilidade- Com materiais como ferro dúctil e aço inoxidável, a válvula suporta pressão, flutuações de temperatura e ambientes corrosivos.

5. Selagem apertada-Os materiais avançados dos assentos oferecem desligamento apertado, mesmo sob condições desafiadoras.

6. Versatilidade- Adequado para água limpa, águas residuais, petróleo, gás e produtos químicos leves.

Aplicações da válvula de borboleta de lug

A válvula borboleta de lug possui aplicações extensas em diferentes indústrias:

• Abastecimento de água e tratamento de águas residuais- Fornece desligamento e controle confiáveis ​​nos sistemas municipais de água e esgoto.

• Sistemas HVAC- Usado para regular a água gelada e os oleodutos de água quente.

• Indústria química- Lida com fluidos corrosivos leves devido a assentos de PTFE e viton.

• Usinas de energia- desempenha um papel na circulação de água de resfriamento e serviços auxiliares.

• Indústria marinha- A construção leve o torna adequado para sistemas a bordo.

A versatilidade dessa válvula o torna um dos produtos mais comumente especificados por engenheiros e gerentes de projeto em todo o mundo.

Comparação com outros tipos de válvula

Perguntas frequentes sobre a válvula de borboleta de lug

Q1: O que torna uma válvula de borboleta de lug diferente de uma válvula de borboleta de wafer?
Uma válvula de borboleta de lug possui inserções rosqueadas (terminais) que permitem que a válvula seja aparafusada diretamente para flanges, permitindo que um lado da tubulação seja desconectado sem perturbar o outro. Um tipo de wafer, por outro lado, exige que toda a linha seja desligada antes da remoção.

P2: Uma válvula de borboleta de lug pode ser usada para aplicações de alta pressão?
Geralmente, as válvulas de borboleta de lug são projetadas para sistemas de pressão média (PN10-PN16 ou ANSI 150). Para pressões mais altas, podem ser necessários materiais especializados e projetos reforçados, mas na maioria dos oleodutos industriais, seu manuseio de pressão é suficiente.

P3: Como o material do assento afeta o desempenho de uma válvula borboleta de lug?
O material do assento afeta diretamente a resistência à temperatura, as propriedades de vedação e a compatibilidade com a mídia. Por exemplo, o EPDM é ideal para a água, o PTFE é preferido para produtos químicos e o Viton funciona bem com temperaturas mais altas. A escolha do assento correto garante confiabilidade a longo prazo.

Q4: Por que devo escolher a Tianjin Milestone Valve Company para válvulas de borboleta de lug?
A Tianjin Milestone Valve Company possui anos de experiência em fabricação de válvulas, oferecendo projetos robustos, materiais premium e opções personalizáveis. Suas válvulas de borboleta de lug são amplamente utilizadas em projetos municipais, industriais e marinhos, provando durabilidade e eficiência.

Conclusão

OVálvula de borboleta arruinadacombina eficiência, durabilidade e praticidade, tornando -a uma escolha indispensável para os sistemas industriais modernos. Sua facilidade de instalação, capacidade de isolar um lado da linha e design econômico contribuem para sua crescente demanda nos mercados globais.

Se você está considerando uma solução confiável para seus sistemas de tubulação, investindo em válvulas de alta qualidade deTianjin Milestone Valve Companygarante o desempenho e o valor de longo prazo.

Para perguntas, consultas técnicas ou ordens em massa, sinta -se à vontade paracontato Tianjin Milestone Valve Company- Um nome confiável na fabricação e suprimento de válvulas.
