Quais são os princípios de uma válvula de esfera?

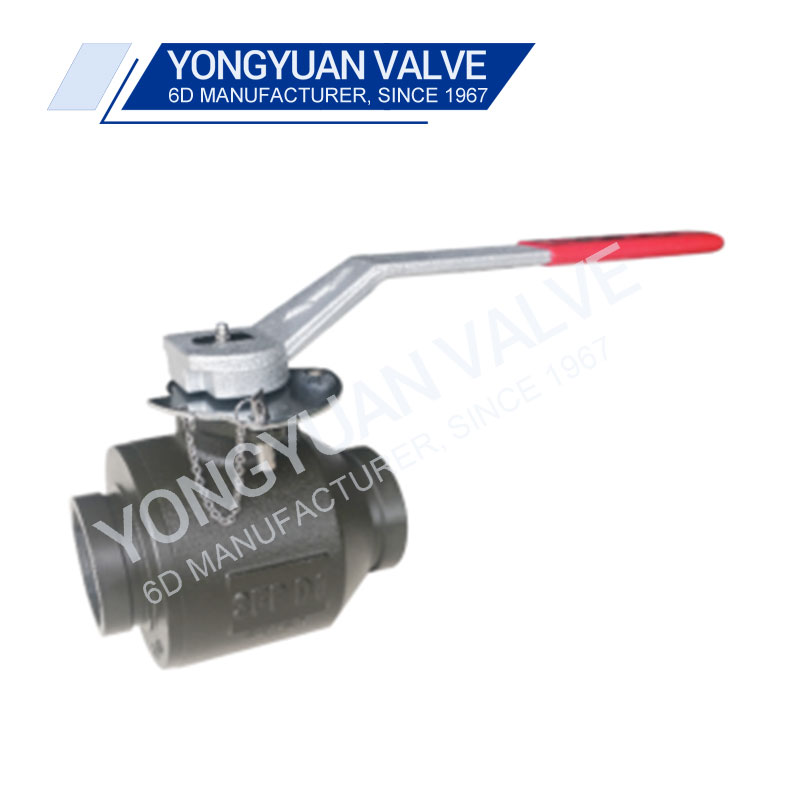

A válvula de esferaé um dispositivo industrial amplamente utilizado que controla o fluxo de líquidos ou gases usando uma bola rotativa com um orifício no centro. Seu design simples, porém eficaz, o torna ideal para aplicações que exigem desligamento confiável e controle preciso do fluxo. Vamos explorar os principais princípios por trás de como uma válvula de esfera funciona.

1. Princípio de trabalho básico

Uma válvula de esfera opera usando um disco esférico (a bola) com um orifício (furo) através do centro. A válvula é controlada girando a bola 90 graus para permitir ou bloquear o fluxo de fluido.

- Posição aberta: quando o orifício se alinha com o oleoduto, o fluido passa livremente.

- Posição fechada: quando a bola é girada perpendicular ao oleoduto, o fluxo é completamente bloqueado.

Esta rápida operação de quarto de volta torna as válvulas de bola altamente eficientes para aplicações de controle on-off.

2. Os principais componentes de uma válvula de esfera

Um típicoválvula de esferaconsiste nos seguintes componentes principais:

- Bola: o elemento rotativo com um furo que controla o fluxo.

- Corpo: o invólucro externo que mantém todos os componentes unidos.

- Haste: o eixo que conecta a bola ao atuador ou da alça.

- Seat: Material de vedação que garante um fechamento apertado quando a válvula é fechada.

- Handle/Atuator: Usado para girar a bola para controle manual ou automatizado.

3. Princípio de vedação

A eficácia de uma válvula de esfera está em seu mecanismo de vedação apertado. Materiais macios como PTFE (Teflon), borracha ou outros polímeros são frequentemente usados ​​para assentos para garantir operação sem vazamentos. Algumas válvulas de bola de alto desempenho usam vedação de metal a metal para lidar com temperaturas e pressões extremas.

4. Mecanismo de controle de fluxo

As válvulas de esfera podem ter projetos de furo diferentes que afetam suas características de fluxo:

- Folho completo (porta cheia): o orifício na bola corresponde ao diâmetro da tubulação, minimizando a resistência do fluxo.

- furo reduzido (porta reduzida): o orifício é menor que o pipeline, causando uma leve restrição de fluxo.

-V-port: A bola possui uma abertura em forma de V, permitindo controle preciso do fluxo em aplicações de limitação.

5 tipos de válvulas de bola

Válvulas de bolaVenha em várias configurações, dependendo de seu design e aplicação:

- Válvula de esfera flutuante: a bola é suspensa entre os assentos e se move levemente para melhorar a vedação quando a pressão é aplicada.

-Válvula de esfera montada em mingau: a bola é fixada com suportes adicionais (munções), tornando-a adequada para aplicações de alta pressão.

-válvula de esfera de 3 vias ou multi-porta: permite desviar ou misturar fluxo entre várias portas.

- Válvula de esfera ventilada: projetada para liberar pressão presa em um sistema fechado.

6. Vantagens das válvulas de bola

- Operação rápida e fácil: requer apenas um quarto de volta para abrir ou fechar.

- Excelente vedação: fornece desligamento apertado, evitando vazamentos.

- Durabilidade: suporta altas pressões e temperaturas.

- Baixa manutenção: design simples com menos componentes propensos a usar.

Você gostaria de mais detalhes sobre um tipo específico de válvula de esfera? Avise!
